План эвакуации при пожаре: назначение, разработка и типичные ошибки
План эвакуации - это информационный документ, который показывает людям безопасные направления движения к выходам при пожаре или другой чрезвычайной ситуации. Он помогает быстро определить своё местоположение, найти ближайший путь наружу, увидеть расположение средств пожаротушения и понять порядок первичных действий. По определению МЧС России, такой документ содержит сведения об эвакуационных путях и выходах, правилах поведения людей, а также порядке действий персонала при пожаре.
Эвакуационный план не следует воспринимать как декоративную схему, которую размещают на стене исключительно для прохождения проверки. В реальной обстановке дым, отключение освещения, тревога и незнание помещения затрудняют ориентирование. Поэтому информация должна быть понятной, актуальной и соответствовать фактической планировке объекта.
Качественное изготовление планов эвакуации начинается не с выбора рамки или способа печати, а с обследования здания. Разработчику необходимо изучить расположение помещений, лестниц, выходов, дверей, средств пожаротушения и точки, в которой будет установлен каждый экземпляр. Ошибки на этом этапе способны сделать даже аккуратно оформленную схему бесполезной.
Для каких объектов нужен план эвакуации
Действующие Правила противопожарного режима утверждены постановлением Правительства РФ от 16 сентября 2020 года № 1479. В соответствии с разъяснениями МЧС планы эвакуации предусматриваются на объектах с массовым пребыванием людей, а также на этажах зданий и сооружений, где размещены рабочие места для десяти и более человек. К объектам с массовым пребыванием относят объекты, где одновременно могут находиться пятьдесят и более человек.
Требования могут распространяться на офисные здания, магазины, образовательные учреждения, медицинские организации, гостиницы, общежития, предприятия и развлекательные объекты. При этом необходимость конкретного количества схем зависит от планировки, числа этажей, назначения помещений и организации эвакуационных путей.
Для гостиниц, мотелей, общежитий и ряда других объектов могут применяться планы, размещаемые не только на этажах, но и в номерах. Такие экземпляры отличаются от общей этажной схемы масштабом и объёмом информации.
План не отменяет остальные меры пожарной безопасности. На объекте должны поддерживаться свободные пути эвакуации, работоспособные системы оповещения, исправные выходы, доступные огнетушители и понятные инструкции для сотрудников.
Из чего состоит эвакуационный план

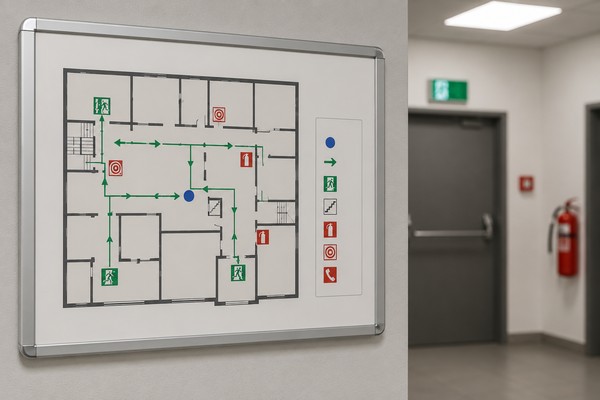

Обычно документ включает графическую и текстовую части. На графической схеме показывается планировка соответствующего этажа или помещения. На ней обозначаются основные и запасные направления движения, выходы, лестницы и средства противопожарной защиты.
Особое значение имеет отметка "Вы находитесь здесь". Она связывает изображение с реальным местом установки. Один и тот же файл нельзя без изменений развесить в разных концах этажа: направление движения, удобное для человека у одного входа, может оказаться неправильным для посетителя в другой части здания.
Текстовая часть содержит краткий порядок действий при обнаружении пожара. В ней могут отражаться способы вызова пожарной охраны, правила оповещения людей, последовательность эвакуации и действия ответственных сотрудников. Текст должен быть кратким и читабельным, поскольку в чрезвычайной ситуации человек не будет изучать длинную инструкцию.
При использовании фотолюминесцентной эвакуационной системы применяются положения ГОСТ 34428-2018. Стандарт распространяется на фотолюминесцентные системы, предназначенные для обеспечения самостоятельной эвакуации при ограниченной видимости, задымлении или отключении освещения.
Как проходит разработка плана
Первым этапом становится сбор исходной документации. Заказчик может предоставить поэтажный план, технический паспорт, проектную документацию или актуальный чертёж. Однако старую схему нельзя автоматически принимать за основу: после ремонта помещения могли быть объединены, двери перенесены, а коридоры частично перегорожены.
Затем проводится проверка объекта. Разработчик сопоставляет чертёж с реальной планировкой, уточняет направления открывания дверей, расположение лестниц, выходов, огнетушителей, пожарных кранов и ручных извещателей.
После обследования определяются маршруты движения. Они должны вести к реально существующим и доступным выходам. Нельзя указывать путь через закрытое служебное помещение, складируемую зону, турникет без аварийного режима или дверь, которая постоянно заперта.
Следующий этап - подготовка графической части. Схему освобождают от лишних архитектурных и технических деталей, которые не помогают эвакуации. При этом нельзя упрощать её настолько, чтобы посетитель перестал узнавать фактическую конфигурацию коридоров.
После согласования выполняются печать, размещение в защитной рамке или изготовление на выбранном материале. Готовый экземпляр устанавливают именно в той точке, для которой он был разработан.
Какие виды планов используются
Этажный план охватывает целый этаж и показывает основные помещения, коридоры, лестницы и выходы. Для большого этажа может потребоваться несколько экземпляров с разными точками привязки.
Секционный вариант применяется, когда этаж имеет сложную планировку, большую площадь или несколько обособленных частей. Он подробно показывает конкретную секцию, чтобы линии маршрутов оставались хорошо различимыми.
Локальный план относится к отдельному помещению, например гостиничному номеру, палате или каюте. Он показывает короткий путь от конкретной точки к ближайшему безопасному выходу.
Сводный план предназначен прежде всего для ответственных сотрудников и экстренных служб. Он объединяет сведения по объекту и помогает оценить общую организацию путей выхода. Такой документ не заменяет схемы, доступные посетителям на этажах.
Выбор вида определяется не пожеланием получить минимальное количество табличек, а особенностями пространства. Слишком крупная и перегруженная схема хуже воспринимается, особенно в стрессовой ситуации.
Частая проблема: использование устаревшего чертежа
Одна из самых распространённых ошибок - изготовление схемы по техническому плану, который давно не соответствует объекту. После перепланировки на изображении могут сохраниться удалённые двери или отсутствовать новые перегородки.
Особенно опасно несоответствие путей движения. Если линия ведёт к выходу, который был закрыт после реконструкции, человек может потерять время и оказаться в тупике.
Актуализация требуется после изменений, влияющих на эвакуацию: переноса дверей, перепланировки коридоров, появления новых перегородок, изменения назначения помещений или расположения противопожарного оборудования.
Проверять нужно не только капитальные изменения. Высокий шкаф, временная зона хранения или стойка администратора тоже могут фактически сузить проход. Сам план в подобной ситуации остаётся графически верным, но реальный маршрут перестаёт быть свободным.
Неправильная отметка местоположения
Каждый настенный экземпляр должен соответствовать своей точке установки. МЧС указывает, что планы вывешиваются на стенах, колоннах и в коридорах в строгом соответствии с обозначенным на схеме местом.
Типичная ошибка возникает, когда организация печатает один экземпляр и делает несколько копий для разных участков этажа. На всех схемах остаётся одна и та же отметка местоположения.
Посетитель сравнивает изображение с окружающим пространством и получает неверное представление о направлении. В результате он может пойти в противоположную сторону.
Для каждой точки размещения требуется отдельная привязка. Иногда достаточно изменить только указатель местоположения и направления маршрутов, но эти изменения должны быть выполнены осознанно, а не вручную маркером после печати.
Ошибочные направления движения
Маршрут должен учитывать реальные эвакуационные выходы и структуру объекта. Нельзя автоматически вести всех людей к центральному входу, если рядом расположен более короткий и безопасный запасной выход.
Нежелательно обозначать линии, проходящие через помещения с дополнительными рисками, закрытые зоны или участки, где вероятность скопления людей особенно высока.
При разработке важно учитывать направление движения от конкретной точки. Если в здании несколько лестниц, маршруты могут отличаться для разных частей этажа.
Распространена ошибка, когда линия заканчивается возле двери, но не показывает дальнейшее направление. Человеку должно быть понятно, куда он попадёт после её прохождения и действительно ли этот путь ведёт наружу или в безопасную зону.
Перегруженная графика
Схема не должна превращаться в уменьшенную копию архитектурного проекта. Размеры окон, марки строительных конструкций, номера кабелей и другие технические данные не помогают посетителю выйти из здания.
Избыточное количество текста, ярких логотипов и декоративных элементов отвлекает внимание от маршрутов. Коммерческие слоганы, контакты подрядчика и рекламные изображения также не относятся к задачам документа.
Обратная проблема - чрезмерное упрощение. Если на схеме почти нет узнаваемых ориентиров, человек не сможет соотнести её с реальным этажом.
Основное правило заключается в информационной достаточности: графика должна показывать всё необходимое для выхода и не содержать элементов, мешающих быстрому чтению.
Нечитаемый размер и неудачное размещение
Даже правильно подготовленная схема бесполезна, если символы невозможно рассмотреть. При выборе размера учитываются площадь отображаемой зоны, длина коридоров и количество обозначений.
План следует размещать на видном и освещённом месте. Его не должны закрывать открытая дверь, стойка с товарами, мебель, декоративное растение или временная реклама.
Неудачным считается монтаж слишком высоко или слишком низко. Посетитель должен иметь возможность подойти и без труда прочитать обозначения.
Освещение также имеет значение. Обычная печать в тёмном коридоре плохо различима при отключении электричества. Если план входит в фотолюминесцентную систему, характеристики материалов и условия их освещения должны соответствовать выбранному решению.
Ошибки в условных обозначениях
Символы на плане должны быть понятными и единообразными. Нельзя использовать произвольные значки, которые посетитель может истолковать неправильно.
Если на графике отмечены огнетушители, пожарные краны, ручные извещатели и аптечки, их фактическое расположение должно совпадать с нанесёнными точками.
После перемещения огнетушителя или изменения комплектации пожарного шкафа нужно оценить, требуется ли обновление схемы. Небольшое на первый взгляд расхождение способно затруднить поиск оборудования.
Следует различать обычный выход, эвакуационный выход и направление движения. Однотипные стрелки без объяснения ухудшают восприятие.
План есть, но выход заблокирован
Это одна из наиболее серьёзных практических проблем. На стене может находиться безупречная схема, но указанный коридор заставлен коробками, мебелью или оборудованием.
План не исправляет нарушения содержания путей эвакуации. Руководитель объекта обязан обеспечить возможность свободного выхода, а не только наличие информационного документа.
Особое внимание требуется временным изменениям. Во время ремонта проход могут перекрыть строительными материалами, а во время мероприятия - дополнительными столами или декорациями.
Контроль должен проводиться регулярно. Проверка только перед визитом инспектора не обеспечивает реальную безопасность людей.
Почему шаблон из интернета часто не подходит
Попытка самостоятельно скачать готовый макет обычно приводит к формальному результату. Шаблон не знает фактическую планировку, состояние дверей, расположение оборудования и особенности конкретного объекта.
Даже файл из аналогичного здания нельзя использовать без переработки. Два типовых этажа могут отличаться одним выходом или расположением лестницы, что полностью изменит безопасный маршрут.
Запрос "купить план эвакуации" нередко понимают как покупку готовой стандартной таблички. Однако план привязан к конкретному помещению и точке монтажа. Универсальными могут быть отдельные знаки пожарной безопасности, но не схема здания.
Выбирая, где заказать план эвакуации, необходимо оценивать не красоту примеров, а порядок подготовки. Исполнитель должен запрашивать чертежи, уточнять особенности объекта и проверять актуальность исходных данных.
Особенности разработки в Санкт-Петербурге
Поисковый запрос "план эвакуации спб" обычно используют организации, которым нужен исполнитель с возможностью обследовать объект в Санкт-Петербурге или Ленинградской области. Местоположение подрядчика удобно для выезда, но нормативная основа пожарной безопасности является федеральной.
Для Петербурга характерно большое количество зданий старого фонда. В них встречаются сложные лестничные клетки, дворовые флигели, узкие коридоры, несколько уровней и планировки, которые неоднократно менялись.
Разработчику особенно важно провести натурную проверку. Архивный план может существенно отличаться от фактической конфигурации помещений.
В современных бизнес-центрах и жилых комплексах возникают другие вопросы: системы контроля доступа, турникеты, подземные этажи, многоуровневые помещения и внутренние правила управляющей организации.
Фотолюминесцентный или обычный вариант
Фотолюминесцентный материал способен накапливать световую энергию и некоторое время светиться после снижения освещённости. Это может повысить заметность элементов при отключении света или задымлении.
Однако светящаяся печать сама по себе ещё не образует полноценную фотолюминесцентную эвакуационную систему. Необходимо учитывать свойства материала, освещённость, расположение элементов и их совместную работу.
ГОСТ 34428-2018 применяется к фотолюминесцентным эвакуационным системам и устанавливает технические требования к соответствующим элементам. Стандарт действует с 1 мая 2022 года.
Выбор материала должен основываться на требованиях к объекту и проектном решении, а не только на желании получить более дорогую табличку. Исполнитель обязан понятно объяснить, что именно входит в предлагаемый вариант.
Кто может разрабатывать и изготавливать планы
В старых разъяснениях государственного пожарного надзора отмечалось, что отдельные разрешительные документы МЧС непосредственно для разработки и изготовления планов не требуются.
Это не означает, что работу можно выполнять без знания нормативов. Разработчик должен понимать правила организации эвакуации, назначение обозначений и требования к фотолюминесцентным материалам, если они применяются.
Ответственность за обеспечение пожарной безопасности объекта несёт его руководитель или иное установленное лицо. Передача работы подрядчику не освобождает организацию от необходимости проверить правильность исходных данных и фактическое состояние здания.
Предложение "изготовление планов эвакуации за несколько минут" должно вызывать вопросы, если исполнитель не запрашивает документы и не изучает объект. Быстро напечатать схему возможно, но разработать надёжный документ без исходной информации нельзя.
Как проверить готовый план
Сначала нужно встать возле места предполагаемого размещения и найти отметку местоположения. Она должна точно соответствовать реальной точке.
Затем следует мысленно пройти по нанесённому маршруту. Все двери и коридоры должны существовать, быть доступными и вести к обозначенному выходу.
После этого сверяется расположение противопожарного оборудования. Если знак огнетушителя находится на схеме, соответствующее устройство должно находиться в указанной зоне.
Необходимо проверить читаемость текста и символов с обычного расстояния. Цвета маршрутов и знаков не должны сливаться с фоном.
Последний этап - оценка актуальности. На плане не должно быть старых названий помещений, отсутствующих перегородок или несуществующих выходов.
Практическая отработка эвакуации
Документ становится действительно полезным, когда сотрудники знают порядок действий. Практическая тренировка позволяет выявить проблемы, незаметные на чертеже.
Во время учения может выясниться, что люди не слышат сигнал, выбирают не тот выход, возвращаются за личными вещами или не знают места сбора.
МЧС рекомендует фиксировать результаты учебной эвакуации, включая дату, исходную ситуацию, время выхода и выявленные недостатки. После разбора принимаются меры по улучшению пожарной безопасности.
Тренировка не должна создавать опасность или панику. Её организуют по заранее установленному порядку с учётом назначения объекта и присутствия людей с ограниченной мобильностью.
Когда план необходимо обновить
Пересмотр нужен после перепланировки, изменения путей выхода, переноса противопожарного оборудования или изменения точки размещения самого плана.
Обновление может потребоваться после реконструкции, расширения арендуемой площади и объединения кабинетов. Даже замена системы контроля доступа способна изменить порядок прохождения через двери.
Следует периодически проверять физическое состояние экземпляра. Выцветшая печать, треснувшее покрытие, загрязнение и повреждение рамки ухудшают читаемость.
Если план переставили на другую стену, недостаточно просто перевесить табличку. Нужно проверить соответствие отметки "Вы находитесь здесь" новому месту.
Как корректно сформулировать заказ
Перед обращением к исполнителю полезно подготовить адрес, назначение объекта, число этажей, примерную площадь и количество предполагаемых точек размещения.
Следует сообщить о недавних перепланировках, контролируемых дверях, режимных помещениях и особенностях доступа.
К запросу прикладывается актуальный поэтажный чертёж. Если его нет или он устарел, необходимо обсудить обмер и обследование.
Фраза "заказать план эвакуации" должна подразумевать не только печать, но и подготовку схемы, проверку исходных данных, согласование макета и правильную привязку каждого экземпляра.
Стоимость зависит от сложности планировки, количества схем, необходимости выезда, выбранного материала и способа размещения. Сравнивать предложения только по цене одного листа некорректно.
Заключение
План эвакуации - это практический элемент системы пожарной безопасности, а не формальная настенная табличка. Он должен соответствовать реальной планировке, показывать доступные направления движения и быть привязанным к конкретной точке установки.
Основные проблемы связаны с устаревшими чертежами, неправильными маршрутами, копированием одного экземпляра для разных частей здания, нечитаемой графикой и несоответствием обозначенного оборудования фактическому расположению.
Качественное изготовление планов эвакуации включает сбор документов, обследование объекта, разработку схемы, проверку маршрутов, согласование и правильный монтаж. Желание просто купить план эвакуации без изучения здания обычно приводит к появлению шаблона, который не учитывает реальные условия.
Перед тем как заказать план эвакуации, следует проверить компетентность исполнителя, состав услуги и порядок актуализации. Для запроса "план эвакуации спб" дополнительно важно учитывать возможность обследования сложных объектов старого фонда и современных многоуровневых зданий.
Грамотно подготовленный эвакуационный план помогает людям ориентироваться, но работает только вместе со свободными выходами, исправными системами оповещения, обученным персоналом и регулярными тренировками. Именно совокупность этих мер создаёт условия для безопасной и организованной эвакуации.
